一次性医疗卫生用疏水透气纤维素非织造布

随着人们生活水平和卫生意识的提高,一次性医疗卫生用品行业发展迅速。据统计,新冠疫情爆发以来,全球每月使用和处理的口罩数量达1290亿个。这些产品的基本组成部分为不可生物降解的聚丙烯(PP)和聚对苯二甲酸乙二醇酯(PET)纤维非织造布,此类产品会对环境和生态系统造成不可估量的危害。近期,随着各国各地区限塑令或禁塑令的颁布,开发可生物降解的一次性卫生产品非常必要。


纤维素是地球上丰富的生物质之一,可再生、可生物降解。纤维素非织造布因良好的透气性和保水性,已广泛应用于个人护理、美容美妆、医疗等领域。然而纤维素非织造布不适合直接用于吸收性卫生产品,因这类产品的主要功能是促进液体快速渗透到吸收芯层,并有效阻止反渗,其表层材料的功能除受本身物理结构设计的影响外,还与亲疏水性有关。此外,透气性是此类产品应用的另一个关键性能,因为人体产生的水分和热量需要通过透气的孔隙持续排出,以保持皮肤干燥舒适。因此,开发兼具疏水和良好透气性的纤维素非织造布具有重要意义。

近期,东华大学研究团队在《Carbohydrate polymers》上发表了题为"Hydrophobic, breathable cellulose nonwoven fabrics for disposable hygiene applications"的文章。该研究团队提出了一种简便高效的一步改性方法,通过在纤维素结构上分别引入三种疏水官能团,有效地将完全亲水的纤维素非织造基材转化为高度疏水的织物(水接触角为130–135°)。更重要的是,通过调节改性剂浓度,优化异氰酸酯的类型和取代度,可以很好地保持改性织物的透气性(变化±6%)。该研究系统探究了改性剂种类和浓度对织物结构和关键性能(疏水性、透气性、断裂强度、柔韧性)的影响。

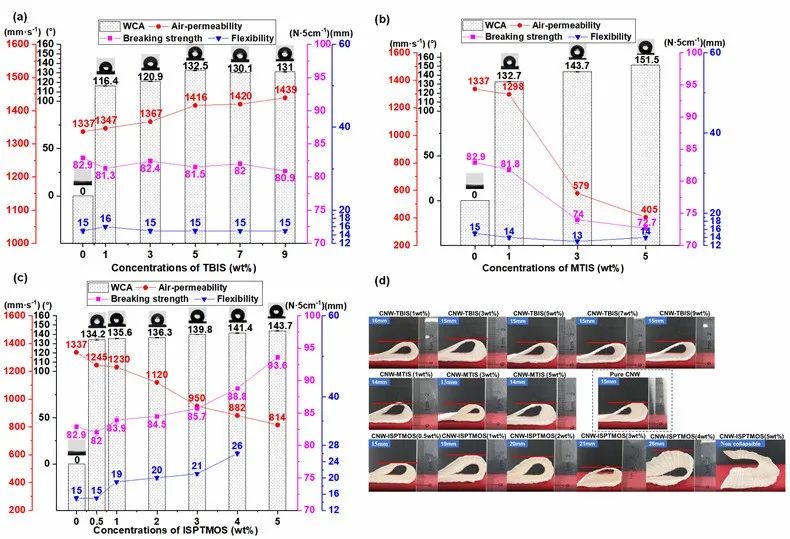

研究结果表明:采用一步氨酯化反应,分别将三种单异氰酸酯(叔丁基异氰酸酯TBIS、间甲苯异氰酸酯MTIS和3-异氰酸酯基丙基三甲氧基硅烷ISPTMOS)成功接枝到纤维素上。通过疏水基团取代度的调控,使疏水织物固有的透气性保持在佳水平(1300–1400 mm/s),其中CNW-TBIS (5 wt%) 改性织物的接触角为132.5°,透气性比原织物(1337 mm/s)提高了5.9%;CNW-MTIS (1 wt%) 和CNW-ISPTMOS (0.5 wt%) 改性织物的接触角分别为132.7°和134.2°,透气性略低于原织物 ,此外,这些织物的断裂强度大于80 N/5cm,柔韧性与原织物相当,能基本满足吸收性卫生用品的性能要求。

此外,疏水性和透气性可以在一定程度上针对不同类型的纤维素织物进行调整,该方法对于非织造布后整理阶段具有指导意义。



版权声明

本文仅代表作者观点,不代表本站立场。
发布的有些文章部分内容来源于互联网。如有侵权,请联系我们,我们会尽快删除。

本文链接:https://www.cntff.com/index.php/post/8315.html

功能性面料_阻燃面料_复合面料_涂层面料_防紫外线面料

https://www.cntff.com/

功能性面料网 | 蜀ICP备18039239号-5

Powered By 城南二哥

用手机扫描二维码

关注功能性面料网
