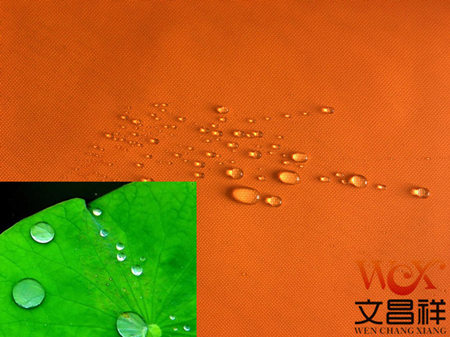

-
如何测试防水面料的性能？阻燃面料牛津布厂家
防水牛津布面料的检测方法多种多样，目前国内外进行防水牛津布面料测试的实用的操作方法如下：所有涂层或层压织物用橡皮环固定在支撑架上，并且涂层或层压面朝外。样品支撑系统的安装以能够漂浮在23℃水温的水槽中为准。 在薄膜朝上方向测试完测试杯质量（包括试样、干燥剂和薄膜）后，迅速将测试杯倒过来并放入样品支撑架中。这一装配方式被放置在恒温30℃±2℃装置中。15min后，将测试杯取出恒温装置，将其倒置过来并测定其重量。通过这些测试方法的防水牛津布面料大多可以达到防水、防湿的效果。 防水牛津布面料是帐篷等户外用...
-
.床单厂原用煮布锅煮练后在绳状设备上进行氧漂。现欲改为煮布锅煮漂浴工艺，是否可以？其效果和经济效益如何？
答利用煮布锅实施煮漂一浴工艺是可行的，现介绍某工厂成熟工艺如下。 纯棉床单（875g／条），M083型高温高压煮布锅，浴比1：（4.5～5）。工艺流程：装布[坯布量（1300±50）kg]一配制煮漂液（配料桶内加入2／3工艺所规定的水量，加入稀释后的稳定剂搅匀，再依次加入煮练剂、表面活性剂、碱剂，搅匀调节pH值，后加入H2O2，搅匀后立即进锅）一升温煮漂（从45～55℃开始，每2min升温1℃，升温到100℃后，保温3h）→回煮→热水洗二次→冷水洗→出布。煮漂液处方：H2O2（100％）3～3.2g／L，稳定剂A...
-
浅谈什么是桃皮绒面料及它的防火阻燃性能阻燃面料
桃皮绒面料分涤纶和涤锦两种材质，有平纹桃皮绒，斜纹桃皮绒，缎纹桃皮绒。桃皮绒面料 桃皮绒是超细纤维面料，一款薄款起绒的面料，因为不用聚氨酯湿法整理，所以质地更加柔软，并且手感摸起来很细腻。绒面是特别短而精致细密的小绒毛，表面绒毛不是很明显，但皮肤却能感知。它具有吸湿、透气、防水的功用以及蚕丝般的外观微风格，织物柔软，富有光泽，手感滑糯。 桃皮绒面料主要用于高档西服、夹克衫、女士上衣、套裙等可服装面料，也可作为家具装饰、箱包、鞋帽等材料。BS 5852阻燃报告--纺织 桃皮绒面料除了有以上功能外，还可具备阻燃性能。此...
-
导电布是什么材质,性能和作用有哪些阻燃面料厂家
导电布是高度金属化的涤纶或尼龙材质，具备等同于金属的优质导电性能，并且有良好的韧性、可缠绕性能，背导电胶后是各类电子电器和通信设备屏蔽的理想材质，并且对线路板或各类表面的屏蔽和接地也特别适合。导电布 导电布是一种可以有效的防止外来电波的干扰，起到电磁屏蔽功能，还可以防止有害电磁波对人体的伤害，比如辐射等功能的一种布料。它分平纹和格纹导电布。导电布的性能：1、良好的导电性，表面电阻低于< 0.07欧姆/平方。2、良好的屏蔽效果，屏蔽效能可达60dB以上。3、良好的加工性，质地柔软，分切无毛边，易于包覆成型。4...
-
腈／棉针织绒布怎样进行前处理?
答 腈／棉针织绒布一般含有40％～80％的腈纶，因此在一般情况下不需要用碱剂作前处理，仅需洗去纤维表面油污。但如果用普纱，或者要求染色色泽鲜艳的中、浅色织物，必须进行前处理；布面要求较高的也可进行前处理。前处理方法可采取碱氧一浴法，根据织物表面含杂情况，采用不同浓度的双氧水、烧碱、泡花碱组成氧漂浴。如用双氧水3～4g／L，泡花碱或烧碱调整pH值为10左右，腈纶含量比例大的pH值控制在9.5左右。腈纶不耐强碱，应严格控制pH 值。温度一般选择70～80℃，时问40～60min。织物表面含杂较多，也可在碱氧一浴法中加用...
-
何谓无碱退煮漂工艺?
答 长期以来印染厂前处理退、煮、漂工序中，需要耗用大量烧碱，造成严重污染。随着人们对环境保护、生态平衡的要求，一种无碱退、煮、漂工艺便应运而生。所谓无碱退、煮、漂工艺，实际上是一种高温酶处理工艺。酶是天然蛋白质产品，可完全生物降解，不产生二次污染。同时利用酶的专一性，采用复合酶可有效地去除棉纤维中果胶质、蜡质、灰分等杂质。高温酶还可使淀粉等浆料溶解，可使PVA、CMC、PA等化学浆料变得疏松，黏附力下降，且可溶解于热水中，随着机械作用及受双氧水氧化而降解除去。 无碱退、煮、漂的工艺流程为：坯布（27.71te...
-
箱包面料一般选用什么规格的牛津布？阻燃面料牛津布厂家
箱包面料是纺织品市场上的一大类，其中以规格为300D、600D的牛津布为畅销。此类产品经染色、涂层、压延、发泡、复合等工艺处理后，具有厚实、弹性好、牢固度强、防水性好、耐用性佳等特点，是制作箱包、帐篷的佳面料。 箱包的外层一般是牛津布经PU涂白处理，可以达到防水防撕裂的功效。内衬可以是薄型的牛津布，也可用涤塔夫（170T、180T、190T等），春亚纺（180T、190T、210T等），提花里料系列等，经PA涂层处理，防水又透气，有的经过PVC涂层处理，在防腐、防虫、防菌同时又达到了无毒的标准。牛津布已经成为箱包...
-
纺织商会曹甲昌会长一行赴安徽山东调研
为了解当前国内纺织服装外贸行业的发展形势，研判下半年出口形势，加强与地方商务主管部门和会员企业的交流与联系，8月28日至9月6日，曹甲昌会长一行赴安徽和山东调研。商会信息部、会员部和法律部人员陪同调研。 安徽调研期间，曹甲昌会长与安徽省商务厅负责人就外贸企业当前的经营状况、面临的困难、行业出口形势等问题进行了座谈交...
-

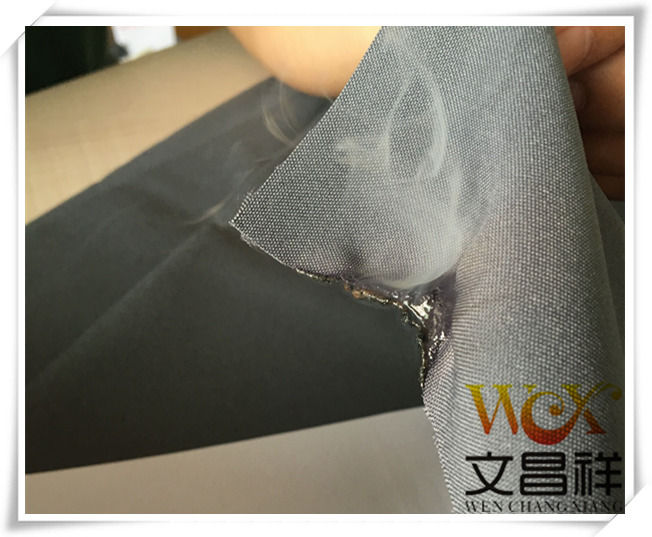

阻燃面料的性能及检测方法牛津布厂家
阻燃面料纤维的燃烧实质上是纤维受热分解出可燃性物质并与氧气激烈反应的过程，这一连续循环的反应过程，可燃性物质、氧气和外界的热量是燃烧的三个基本要素，阻燃就是设法减少可燃物质的产生或存在。阻然技术主要有两种，一种是加速纤维脱水碳化使可燃物质减少达到阻燃；还有一种是通过化学过程改变纤维的内在结构，减少可燃组份，达到阻燃的目的。 阻燃纤维使纤维的燃烧速度大大减慢, 在火源移开后马上自行熄灭, 而且燃烧部分迅速炭化而不产生熔融、滴落或穿洞, 给人时间撤离燃烧现场或脱掉身燃烧的衣服, 减少或避免烧伤烫伤, 达到保护的目的。...
-
棉／氨纬弹力织物怎样合理制订前处理工艺?
答 棉／氨包芯纱弹力织物，既具有棉纤维的优点，又有氨纶的高弹性，使织物具有良好的形变回复角，透气、透湿，手感柔软。但产品中因含有氨纶，前处理中的碱、次氯酸盐等使用不当或丝光和定形等工艺控制不当会对氨纶弹力纤维产生不良影响，使棉／氨（纬）弹力织物失去风格。因此，在前处理工艺中应掌握以下各点，以减少生产中的误区。 ①碱对氨纶弹力纤维的影响。氨纶在常压条件下用40g／L NaOH沸煮1h、2h、3h强力损伤均甚少，弹力回复率均在97％以上。在平幅煮练机上，采用60g／L NaOH二浸二轧，102℃汽蒸60min，弹力回...
